matlab plot x轴范围：MATLAB绘图中调整x轴范围的方法与技巧

调整x轴范围的基本方法

在MATLAB中，调整x轴范围可以通过axis函数或xlim函数实现,这两个函数都可以用来设置或查询x轴的显示范围。

使用axis函数

axis函数是一个多功能的绘图控制函数，可以用来设置x轴和y轴的范围、坐标轴比例、网格显示等,其基本语法如下：

axis([xmin xmax ymin ymax])

xmin和xmax分别表示x轴的最小值和最大值，ymin和ymax分别表示y轴的最小值和最大值。

以下代码将绘制一个正弦函数的图像，并将x轴范围限制在0到2π之间：

x = linspace(0, 2*pi, 100);
y = sin(x);
plot(x, y);
axis([0 2*pi -1.2 1.2]); % 设置x轴范围为0到2π，y轴范围为-1.2到1.2

使用xlim函数

xlim函数专门用于设置或查询x轴的范围，使用起来更加直观,其基本语法如下：

xlim([xmin xmax])

使用xlim函数调整x轴范围：

x = linspace(0, 2*pi, 100);
y = sin(x);
plot(x, y);
xlim([0 2*pi]); % 设置x轴范围为0到2π

自动调整x轴范围

如果希望MATLAB自动调整x轴范围以适应数据，可以使用axis auto命令：

axis auto;

或者，可以使用xlim auto命令：

xlim auto;

查询当前x轴范围

如果需要查询当前x轴的范围,可以使用以下命令：

ax = gca; % 获取当前坐标轴对象
x_range = get(ax, 'XLim'); % 获取x轴范围

或者直接使用xlim函数而不带参数：

xlim % 显示当前x轴范围

调整x轴范围的实用技巧

结合hold on命令绘制多条曲线

在同一个图中绘制多条曲线时，可以使用hold on命令保持当前图形,并调整x轴范围以确保所有曲线都能清晰显示：

x = linspace(0, 10, 100);
y1 = sin(x);
y2 = cos(x);
plot(x, y1);
hold on;
plot(x, y2);
hold off;
xlim([0 10]); % 设置x轴范围

使用axis equal保持坐标轴比例一致

在绘制图形时，有时需要保持x轴和y轴的比例一致，以避免图形变形，可以使用axis equal命令：

axis equal; % 保持x轴和y轴的比例一致

使用axis tight紧凑显示图形

axis tight命令可以自动调整坐标轴范围，使图形尽可能紧凑地显示数据,不留空白：

axis tight;

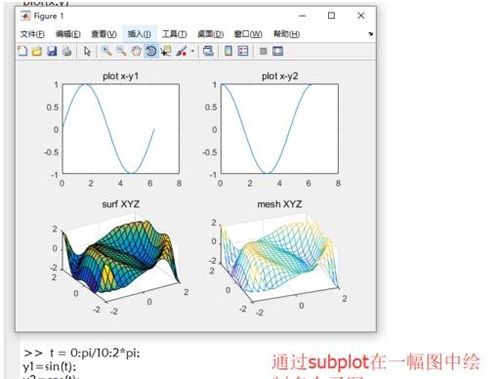

在子图中调整x轴范围

如果在一个图形窗口中创建了多个子图，可以使用subplot函数指定子图,然后调整该子图的x轴范围：

subplot(2,1,1); % 创建第一个子图
plot(x, y1);
xlim([0 2*pi]);
subplot(2,1,2); % 创建第二个子图
plot(x, y2);
xlim([0 2*pi]);

常见问题与解决方案

图形被截断怎么办？

如果图形被截断，可能是因为x轴范围设置过大或过小，可以通过xlim函数调整x轴范围，或者使用axis auto让MATLAB自动调整。

如何突出显示数据的某个区间？

如果想突出显示数据的某个区间，可以调整x轴范围,只显示该区间：

xlim([xmin xmax]); % 设置x轴范围，只显示该区间

如何保存调整后的图形？

调整好x轴范围后，可以使用saveas函数将图形保存为图像文件：

saveas(gcf, 'my_plot.png'); % 保存当前图形为PNG文件

调整x轴范围是MATLAB绘图中的基本操作，可以帮助我们更好地展示数据，通过axis和xlim函数，可以灵活地设置x轴的显示范围，还可以结合其他绘图函数和技巧，实现更复杂的图形效果,希望本文能帮助你更好地掌握MATLAB绘图中的x轴范围调整方法。
