matlab plot 图例：MATLAB绘图中的图例使用指南

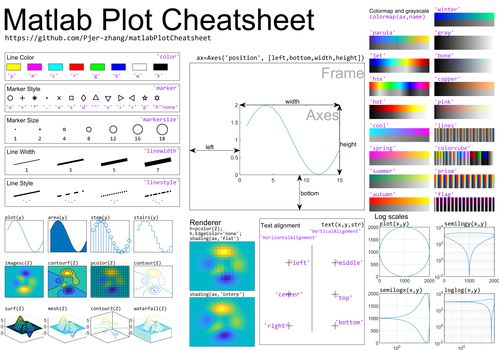

图例的基本用法

在MATLAB中，创建图例非常简单，在绘制图形时，可以通过向绘图函数传递标签参数，然后调用legend函数来生成图例。

示例代码：

x = linspace(0,2*pi,100);
y1 = sin(x);
y2 = cos(x);
% 绘制两条曲线并添加标签
plot(x,y1,'b-',x,y2,'r--');
% 创建图例
legend('正弦函数sin(x)','余弦函数cos(x)');

运行上述代码后，MATLAB会自动生成一个包含两条曲线标签的图例，显示在图形窗口的默认位置（通常是右上角）。

自定义图例的外观和位置

除了基本用法外，legend函数还提供了丰富的选项，允许用户自定义图例的外观、位置、字体、背景色等。

调整图例位置

图例的位置可以通过'Location'参数进行设置,常见的位置选项包括：

• 'north'：顶部
• 'south'：底部
• 'east'：右侧
• 'west'：左侧
• 'northeast'：右上角（默认）
• 'best'：自动选择最佳位置，避免遮挡数据

示例：

legend('正弦函数sin(x)','余弦函数cos(x)','Location','north');

修改图例字体和颜色

可以使用'FontSize'、'FontWeight'、'Color'等参数调整图例的字体样式和颜色。

示例：

legend('正弦函数sin(x)','余弦函数cos(x)',...
    'FontSize',12, 'FontWeight','bold', 'Color','r');

设置图例的背景和边框

通过'BackgroundColor'和'EdgeColor'参数可以设置图例的背景色和边框颜色。

示例：

legend('正弦函数sin(x)','余弦函数cos(x)',...
    'BackgroundColor','w', 'EdgeColor','k', 'LineWidth',1);

高级图例功能

使用句柄创建图例

有时，用户可能希望只对部分图形添加图例标签,这时可以通过指定图形对象的句柄来实现。

示例：

h1 = plot(x,y1,'b-', 'LineWidth',2);
hold on;
h2 = plot(x,y2,'r--', 'LineWidth',2);
legend([h1 h2], {'正弦函数sin(x)','余弦函数cos(x)'});

显示/隐藏图例项目

如果只想显示部分图例项，可以使用'NumColumns'参数控制图例中项目的排列方式，或者使用'Show'参数隐藏部分图例。

示例：

legend('正弦函数sin(x)','余弦函数cos(x)','Show','none');

图例与图形交互

图例支持点击隐藏/显示功能,用户可以通过点击图例中的项目来切换其显示状态。

图例的实用技巧

1. 避免图例遮挡数据：使用'Location','best'参数让MATLAB自动选择最佳位置。
2. 批量处理图例：在循环绘图时,可以通过统一的标签格式快速创建图例。
3. 图例与坐标轴结合：在学术论文或报告中，图例通常与坐标轴标签一起使用,确保图形清晰易懂。

图例是MATLAB绘图中不可或缺的一部分，它能够帮助读者快速理解图形内容，通过本文介绍的基本用法、自定义选项和实用技巧，用户可以灵活运用图例功能，提升图形的专业性和可读性，在实际应用中，建议根据具体需求调整图例的样式和位置,确保图形美观且信息传达清晰。

如需进一步了解MATLAB绘图功能,可以参考官方文档或相关教程。
